  • Sacca per accumulatore tipo PED
Vescica dell'accumulatore

Sacca per accumulatore tipo PED

Le camere d'aria dell'accumulatore di tipo PED si riferiscono alle camere d'aria interne in gomma (sacche) degli accumulatori idraulici conformi alla Direttiva europea sulle attrezzature a pressione (PED). Questi accumulatori a sacca sono comunemente utilizzati per immagazzinare e rilasciare energia nei sistemi idraulici e sono particolarmente adatti per i mercati dell'UE e del SEE.

Richiedi un preventivo >
  • Sacca per accumulatore tipo PED
Precedente:Camera d'aria per accumulatore serie NXQSuccessivo:Nessun prodotto successivo

Definizione fondamentale

Una sacca di accumulo di tipo PED è un componente idraulico conforme agli standard di sicurezza della direttiva UE PED 2014/68/UE. La sua struttura principale è costituita da un guscio esterno in acciaio e una camera d'aria interna (sacca) in gomma nitrilica (NBR) o altro materiale elastomerico. La camera d'aria è riempita con azoto pre-pressurizzato ed esternamente con olio idraulico. Immagazzina energia attraverso la deformazione elastica della vescica.


Caratteristiche chiave

1. Elevata sicurezza e conformità: le sacche dell'accumulatore di tipo PED devono essere sottoposte a rigorose valutazioni di qualificazione per garantire sicurezza e affidabilità in ambienti operativi ad alta pressione. I prodotti normalmente recano il marchio CE.

2. Forme strutturali: Principalmente divise in due forme strutturali: Tipo A (di piccolo diametro) e Tipo AB (di grande diametro). Il tipo A è adatto per diametri di tubi dell'olio idraulico più piccoli, mentre il tipo AB è adatto per diametri di tubi dell'olio idraulico più grandi.

3. Mezzo di lavoro e temperatura applicabile: adatto per fluidi come olio idraulico, emulsioni e acqua industriale. L'intervallo di temperatura operativa è generalmente compreso tra -20 ℃ e 93 ℃.


Scenari applicativi

Le camere d'accumulo di tipo PED sono ampiamente utilizzate nei sistemi idraulici, nei sistemi pneumatici, nei sistemi di accumulo di energia e nei sistemi di sospensione dei veicoli. Attenuano efficacemente le pulsazioni di pressione nei sistemi idraulici, prevengono gli shock idraulici, mantengono l'equilibrio della pressione del sistema e compensano le perdite di capacità.


Raccomandazioni per la selezione

Quando si acquista una sacca di accumulatore di tipo PED, generalmente è necessario considerare i seguenti parametri:

1. Volume nominale: da 0,4 l a 250 l.

2. Pressione nominale: comunemente disponibile in 10 MPa, 20 MPa e 31,5 MPa (330 bar).

3. Metodo di connessione: include connessioni filettate (NPT, SAE) e connessioni flangiate (G, F).

Prodotto
Descrizione

Possiamo progettare e sviluppare in base alle esigenze dei nostri clienti, per soddisfare i requisiti di diversi clienti.

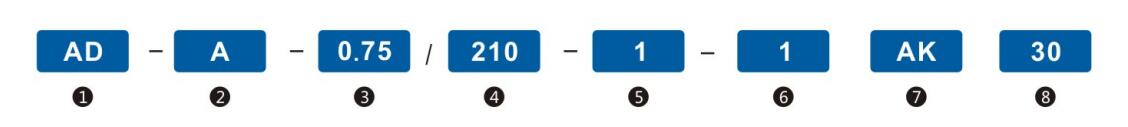

1. Codice serie:

Accumulatori a membrana saldata

2. Costruzione:

A-Ricaricabile (M28X1.5)

B--Completamente sigillato¹

3. Volume nominale (l)

4. Pressione di esercizio consentita (Bar)

5. Materiale della calotta:

1-Acciaio al carbonio

6. Codice materiale membrana:

1-Gomma nitrile butadiene (NBR)

2--Gomma nitrilica butadiene idrogenata (HNBR)²

3--Gomma isobutilene isoprene (IIR)²

7--Gomma epicloridrina (ECO)²

7. Collegamento standard lato liquido AK o AB³

8. Pressione di precarica dell'azoto a 20°C (Bar)¹

Nota:

(1) Solo per ordini all'ingrosso di Tipo A e Tipo B；

(2) Solo per ordini all'ingrosso;

(3) I connettori non standard richiedono una consultazione separata;

L'accumulatore a membrana saldata utilizza un guscio in acciaio stampato, hanno due tipi in base al lato del gas: ricaricabile e completamente sigillato.

Specifiche tecniche del prodotto

Serie Specifica L R M1 L1 M2 H Peso (kg) Peso prodotto 50 capi (kg)
Norma europea E4L 240 73 22-7/8 54 1/2 2.8 0.505
Norma europea E5L 310 73 54 2.8 0.56
Norma europea E6L 360 73 54 2.8 0.58
Norma europea 114/1,5 l 200 49 54 2 0.34
Norma europea 114/2,5 L 320 49 54 2 0.48
Norma europea 114/4L 380 49 54 2 0.54
Norma europea 114/6L 660 49 54 2 0.75
Norma europea D12L 410 101 60 3 1.18 2.02
Norma europea D15L 457 101 60 3 1.23 2.07
Norma europea D20L 612 101 60 3 1.58 2.42
Norma europea D24,5L 735-750 101 60 3 1.7 2.54
Norma europea D32L 1000 101 60 3 2.5 3.34
Norma europea D35L 1060 101 60 3 2.7 3.54
Norma europea D40L 1230 101 60 3 2.9 3.74
Norma europea D42L 1258 101 60 3 2.9 3.74
Norma europea D50L 1538 101 60 3 3.5 4.34
Norma europea D53L 1600 101 60 3 3.7 4.54
