  • Camera d'aria per accumulatore serie NXQ
Vescica dell'accumulatore

Camera d'aria per accumulatore serie NXQ

La sacca dell'accumulatore della serie NXQ è un elemento critico di accumulo dell'energia nei sistemi idraulici, principalmente responsabile dell'assorbimento delle fluttuazioni di energia e del rilascio di energia per un funzionamento regolare del sistema.

Richiedi un preventivo >
  • Camera d'aria per accumulatore serie NXQ
Precedente:Nessun prodotto precedenteSuccessivo:Sacca per accumulatore tipo PED

Funzioni principali
1. Accumulo di energia: quando la pompa idraulica pressurizza il sistema, la camera d'aria dell'accumulatore si deforma, comprimendo l'azoto interno (o altro gas compresso) per immagazzinare energia.
2. Stabilizzazione della pressione: quando la pressione del sistema diminuisce, la camera d'aria dell'accumulatore rimbalza, rilasciando il gas compresso per rifornire l'olio idraulico e mantenere la pressione del sistema vicino al valore impostato.
3. Compensazione della capacità: compensa le variazioni di volume causate dal movimento di componenti come tubi e bielle nel sistema.
4. Assorbimento degli impulsi: nei sistemi idraulici, l'apertura o la chiusura delle elettrovalvole genera shock istantanei (impulsi). La camera d'aria dell'accumulatore assorbe efficacemente questi urti, proteggendo i componenti del sistema.


Mezzo di lavoro:
1. All'interno della camera d'aria dell'accumulatore: generalmente riempita con azoto (N2), talvolta altri gas inerti.
2. Esterno alla camera d'aria dell'accumulatore: riempito con olio idraulico (Y), emulsione (R) o acqua-glicole (EG), ecc.
3. Materiale: il guscio esterno è comunemente realizzato in acciaio 20#, 35CrMo o acciaio inossidabile 316L. Il corpo della camera d'aria dell'accumulatore è generalmente realizzato in gomma ad alta resistenza e resistente all'olio, caratterizzata da resistenza all'olio, agli acidi e agli alcali, resistenza al calore e deformazione minima.
4. Standard: è conforme allo standard HG2331 (standard europeo) ed è applicabile a standard come GB/T 20663-2017.


Modelli e strutture comuni:
Questa serie comprende vari modelli con diverse capacità (da 0,4L a 200L). Le strutture comuni includono il tipo A (porto piccolo) e il tipo AB (porto grande). I metodi di connessione includono flangia (F) e filettata (L). Le designazioni dei modelli in genere includono informazioni quali capacità, pressione nominale e metodo di connessione.

Prodotto
Descrizione

Possiamo progettare e sviluppare in base alle esigenze dei nostri clienti, per soddisfare i requisiti di diversi clienti.

Designazioni dei modelli

1. Volume della vescica: 0,4-100 litri
2. Lunghezza della sommatore: 74-1880 mm
3. Tipo di struttura: Tipo A

Specifiche tecniche del prodotto

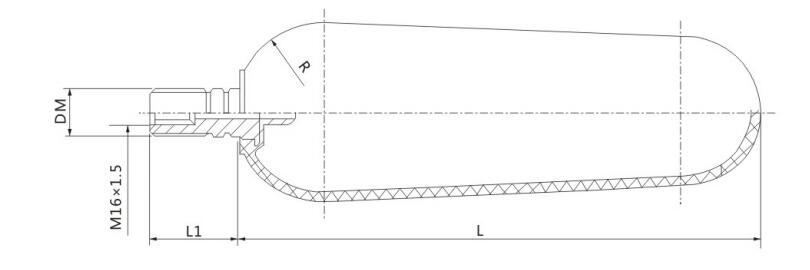

Dimensione complessiva

1. Tabella dei parametri della sacca dell'accumulatore serie NXQ

Serie (Φ) Volume (l) DM L (mm) L2(mm) R(mm)
89 0.4 M24×1,5 74 44 38.5
89 0.63 M24×1,5 144 44 38.5
89 1 M24×1,5 250 44 38.5
114 1 M24×1,5 150 44 49
152 1.6 M30×1,5 144 49 66
152 2.5 M30×1,5 206 49 66
152 4 M30×1,5 312 49 66
152 6.3 M30×1,5 486 49 66
219 10 M30×1,5 365 60 95
219 16 M30×1,5 569 60 95
219 20 M30×1,5 700 60 95
219 25 M30×1,5 877 60 95
219 32 M30×1,5 1110 60 95
219 40 M30×1,5 1405 60 95
219 50 M30×1,5 1735 60 95


2. Tabella dei parametri della sacca dell'accumulatore serie NXQ

Serie (Φ) Volume (l) DM L (mm) L2(mm) R(mm)
299 20 M30×1,5 380 70 131
299 25 M30×1,5 470 70 131
299 40 M30×1,5 740 70 131
299 50 M30×1,5 950 70 131
299 63 M30×1,5 1180 70 131
299 80 M30×1,5 1480 70 131
299 100 M30×1,5 1880 70 131
299 150 M30×1,5 2815 70 131
