1. Sia le pompe a pistone che quelle a membrana creano pulsazioni o picchi di pressione durante il funzionamento, che sono indesiderabili e dannosi sia per il buon funzionamento che per la durata operativa dei componenti. Il montaggio di un accumulatore adiacente a valle della pompa smorzerà la pulsazione ad un livello accettabile (fig.3). Applicazioni tipiche sono pompe dosatrici, pompe con un numero ridotto di pistoni, ecc.
2. In caso di improvvisa perdita di potenza, ad es. ad esempio, guasto di un tubo o di un giunto, guasto della pompa, ecc., l'accumulatore può fornire energia sufficiente per completare un ciclo operativo o per consentire ad attuatori, valvole, ecc. di reimpostarsi in una posizione "sicura", evitando così danni all'apparecchiatura o al prodotto. La disponibilità di tale fonte di alimentazione di emergenza è essenziale nei casi in cui è necessaria un'alimentazione idraulica per chiudere una porta di sicurezza, un interruttore elettrico, una valvola di sicurezza, freni di emergenza, ecc.
Un'applicazione tipica è l'alimentazione di emergenza di olio combustibile ai bruciatori delle centrali elettriche. La Fig.4 illustra che un guasto in "B", che causa una perdita di energia, può essere compensato escludendo manualmente l'elettrovalvola "A", utilizzando così l'energia potenziale dell'accumulatore.
3. In un circuito idraulico chiuso, la dilatazione termica può causare un aumento della pressione a causa dell'aumento della temperatura.
Un accumulatore installato nella linea proteggerà le valvole, le guarnizioni, i manometri, ecc. Le applicazioni comuni si trovano nelle raffinerie e nelle condutture (Fig.5)
4. Poiché è necessaria una pressione statica costante per un lungo periodo, è indispensabile un accumulatore in quanto compenserà la perdita di pressione dovuta a perdite attraverso giunti, guarnizioni, ecc. nonché i picchi di pressione di bilanciamento che possono verificarsi durante il ciclo operativo. Applicazioni tipiche si trovano in sistemi di chiusura (Fig.6), piattaforme di carico, presse per stagionatura, macchine utensili, sistemi di lubrificazione, ecc.
5. La chiusura rapida della valvola può produrre onde d'urto (colpo d'ariete), con conseguente sovrapressurizzazione di tubi, giunti, valvole, ecc. L'uso di un accumulatore adatto può neutralizzare o ridurre significativamente lo shock. Applicazioni tipiche sono i circuiti di distribuzione dell'acqua (Fig. 7), del carburante e dell'olio, attrezzature per il lavaggio, ecc.
6. Gli shock meccanici nelle apparecchiature azionate idraulicamente possono essere assorbiti dagli accumulatori. Possibili applicazioni sono nei sistemi di trasmissione e sospensione per carrelli elevatori, gru mobili, macchine agricole e di ingegneria civile, frantoi da roccia, ecc. (Fig.8)
7. Separatore di fluido (barriera di trasferimento)
In un sistema in cui la pressione del fluido sviluppata su un lato del circuito deve essere trasferita ad un altro fluido senza alcuna possibilità che i due fluidi si mescolino, l'accumulatore a sacca fornisce la soluzione soddisfacente (Fig.9).
La sacca dell'accumulatore agisce come una barriera flessibile tra i due fluidi o tra un gas e un fluido, fornendo una risposta istantanea senza ridurre la pressione del sistema.
Selezione
Nella scelta di un accumulatore intervengono i seguenti parametri; i più importanti sono.
1. Pressione di esercizio
La pressione di esercizio minima e massima (P1, P2) e il valore della pressione di esercizio massima consentita devono essere inferiori o uguali alla pressione di esercizio massima autorizzata dell'accumulatore da scegliere per motivi di sicurezza.
2. Volume di lavoro
Il volume (AV) del liquido da immagazzinare o utilizzare è necessario oltre alla pressione massima e minima di esercizio per il corretto dimensionamento dell'accumulatore.
3. Mezzi di lavoro
In generale, i mezzi di lavoro sono azoto e olio idraulico o emulsione. Per supporti speciali consultateci prima.
4. Temperatura di lavoro
La scelta del materiale della camera d'aria e del guscio sarà determinata dalla temperatura di esercizio, che influenza anche la pressione di precarica e di conseguenza il volume dell'accumulatore.
5. Portata massima
Per lo stesso (AV), la dimensione del collegamento dell'accumulatore può essere influenzata dalla portata immediata necessaria.
6. Posizione
È importante conoscere l'eventuale designazione dell'accumulatore affinché il progetto possa soddisfare i parametri di progettazione e test locali.
7. Calcolo del volume
| Applicazione | Formula per il calcolo del volume | Nota |
| Accumulo di potenza fluida | V 0=1−( P 1/ P 2)1/n V x( P 1/ P 0)1/n | V 0 : Volume richiesto ( m3 ); Pressione di precarica P 0 : 0.9 P 1> P 0>0,25 P 2 |
| V x : Volume efficiente ( m3 ) |
| P 1 : Min. pressione di esercizio (Pa) |
| P 2 : Massimo. pressione di esercizio (Pa) |
| n : coefficiente; n=1 (isotermico), n=1,4 (adiabatico) |
| Smorzatore di pulsazioni | V 0=1−( P 1/ P 2)1/nA k L( P 1/ P 0)1/n×103 | A : Area efficiente del cilindro ( m2 ) |
| L : Lunghezza della corsa del pistone (m) |
| k : Coefficiente relativo al tipo di pompa: |
| - Pistone singolo a semplice effetto: 0,60 |
| - Pistone singolo a doppio effetto: 0,25 |
| - Doppio pistone a semplice effetto: 0,25 |
| - Doppio pistone a doppio effetto: 0,15 |
| - Triplo pistone a semplice effetto: 0,13 |
| - Triplo pistone a doppio effetto: 0,05 |
| Pressione di precarica: 60% della pressione di esercizio |
| Assorbire l'energia di emergenza | V 0=2m V 2( P 00.4)[( P 2/ P 0)0,285−1103] | m : Qualità generale del circuito dell'olio idraulico (kg) |
| v : Portata del fluido (m/s) |
| Pressione di precarica: 90% della pressione di esercizio |
Nota:
1. La pressione di precarica deve essere determinata in base al luogo di applicazione.
2. n=1, nel caso in cui la compressione o espansione dell'azoto avvenga così lentamente (nell'arco di 3 minuti) da consentire un completo scambio di calore tra gas e ambiente, cioè a temperatura costante, la condizione è isotermica n=1.4, quando il funzionamento è così rapido che non può avvenire alcuno scambio di calore, la condizione è adiabatica.
Designazioni dei modelli
1. Accumulatore idraulico a sacca
2. Struttura: A: Apertura piccola AB: Apertura grande
3. Capacità nominale: L
4. Pressione nominale: bar
5. Tipo di connessione: L - Filettatura F - Flangiata
6. Mezzo: Y-olio idraulico R-emulsione

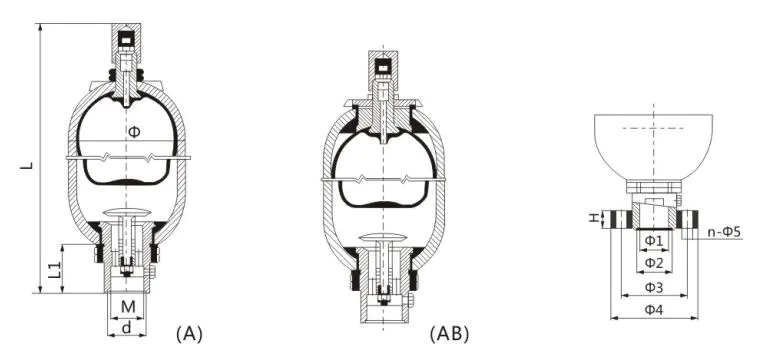

Codice Modello e Dimensioni
Nota per l'ordinazione
1. Il modello ed i codici devono essere indicati integralmente al momento dell'ordine. Ad esempio, l'accumulatore NXQ-A-40/31.5-L-Y significa: pressione di esercizio: 31,5 MPa, volume nominale: 40 l, struttura del cilindro: piccola apertura, riparazione inferiore del mezzo: olio idraulico, modalità di collegamento: filettata, diametro: Φ219.
(1) Saldatura, rivettatura e lavorazione meccanica non vengono applicate per fissare l'accumulatore.
(2) È vietato riempire l'accumulatore con ossigeno o aria; utilizzare solo azoto o altro gas inerte.
(3) Quando l'accumulatore viene utilizzato per risparmiare energia, la pressione di riempimento deve essere inferiore al 90% della pressione di esercizio più bassa del sistema idraulico (generalmente 60%-80%)
(4) Controllare eventuali perdite della porta di collegamento durante l'installazione dell'accumulatore.
(5) Controllare la pressione come richiesto immediatamente dopo che l'accumulatore si è stabilizzato.
2. Quando l'utente sceglie la serie di accumulatori di grande diametro della stessa capacità, annotare il diametro sul retro del modello e il codice. Ad esempio, ci sono due tipi di tubi per un accumulatore da 40 litri, uno costa $ 219 e l'altro costa $ 299, se l'utente ha bisogno di un diametro di $ 299, pressione di esercizio: 31,5 MPa, struttura del cilindro: grande apertura/riparazione superiore, mezzo: olio idraulico, modalità di connessione: filettatura. questo tipo di accumulatore dovrebbe essere espresso come segue: NXQ-AB-40/31.5-L-Y(Φ299).
Se l'utente sceglie una serie di diametro piccolo, non è necessario annotare il diametro.
3. Se avete requisiti speciali sull'accumulatore, negoziate con il tecnico della nostra azienda.
Installazione
1. L'accumulatore deve essere installato verticalmente con la valvola del gas in posizione verticale. Lo spazio di ispezione deve essere mantenuto vicino alla valvola del gas.
2. L'accumulatore deve essere fissato saldamente al supporto o al muro.
3. Se utilizzato per tamponare e assorbire la fluttuazione, l'accumulatore deve essere posizionato vicino alla fonte della fluttuazione.
4. La valvola di ritegno deve essere posizionata tra l'accumulatore e la pompa idraulica per impedire il flusso di ritorno dell'olio per l'accumulatore quando la macchina elettrica della pompa smette di funzionare.
5. La valvola di arresto deve essere posizionata tra l'accumulatore e il sistema di tubazioni da utilizzare per il caricamento del gas, la regolazione della velocità di scarico o l'arresto a lungo termine.
6. La saldatura non deve essere applicata per fissare l'accumulatore.
Carica di azoto
1. L'accumulatore deve essere ispezionato prima di caricare l'azoto.
2. L'azoto deve essere caricato lentamente per garantire che la vescica non venga rotta durante la ricarica rapida.
3. Non è consentito utilizzare ossigeno, aria compressa o altri gas infiammabili.
4. Il dispositivo di ricarica del gas deve essere utilizzato per caricare l'azoto. Il dispositivo di ricarica del gas è una parte inseparabile dell'accumulatore da utilizzare per caricare, scaricare, misurare e regolare il dispositivo di ricarica del gas della pressione di carica.
5. Determinazione della pressione di carica:
(1) Impatto ammortizzante: la pressione di carica sarà la pressione normale del sito di installazione o leggermente superiore.
(2) Assorbimento delle fluttuazioni: la pressione di carica sarà pari al 60% della pressione media di fluttuazione.
(3) Accumulo di energia: la pressione di carica deve essere inferiore al 90% della pressione di esercizio minima (generalmente 60%-80%) e superiore al 25% della pressione di esercizio massima.
(4) Compensazione per il rigonfiamento a caldo: la pressione di carica sarà la pressione minima del circuito chiuso del sistema idraulico o leggermente inferiore
Ispezione e riparazione
1. Ispezione delle perdite:
Dopo l'installazione, controllare la pressione del gas nella camera d'aria ogni settimana. Un mese dopo, controllare ogni mese, sei mesi dopo, controllare ogni sei mesi.
Metodo di ispezione:
Posizionare una valvola di ritegno nel tubo dell'olio che collega l'ingresso dell'olio dell'accumulatore e la scatola dell'olio e installare un manometro prima della valvola di ritegno. Aprire lentamente la valvola di ritegno per consentire all'olio in pressione di ritornare nella scatola dell'olio e osservare contemporaneamente il manometro. L'indice del misuratore dapprima si abbassa lentamente, ad un certo punto si abbassa rapidamente fino a zero. Il valore modificato della velocità di movimento del puntatore è la pressione di carica del gas. Inoltre, il dispositivo di ricarica del gas può essere utilizzato per controllare la pressione, ma il gas verrà scaricato un po' durante ogni ispezione.
2. Quando l'accumulatore non viene utilizzato per un lungo periodo, la valvola di ritegno deve essere chiusa per garantire che la pressione dell'olio sia superiore alla pressione di carica.
3. Se l'accumulatore non funziona, controllare se ci sono perdite. Se non c'è azoto nella vescica e l'olio è fuori dalla valvola del gas, controllare la vescica.
4. Scaricare l'olio prima di smontare l'accumulatore. Prima far uscire l'azoto con il dispositivo di ricarica, quindi le parti possono essere smontate.
5. Se si verificano perdite a causa dell'allentamento dei dadi durante il trasporto e il test, verificare che l'anello di tenuta sia nella fessura. Posizionare l'anello di tenuta nel punto giusto e ruotare il dado. Se la perdita persiste, sostituire le parti.
Appendice
1. Prima del debug, l'aria nel tubo deve essere espulsa.
2. Posizionare una valvola di sicurezza nell'ingresso dell'olio quando l'accumulatore è più grande di 10 litri.
3. Controllare la pressione dell'azoto prima che l'accumulatore entri in funzione.
4. L'ossigeno e il gas infiammabile sono vietati per evitare esplosioni.

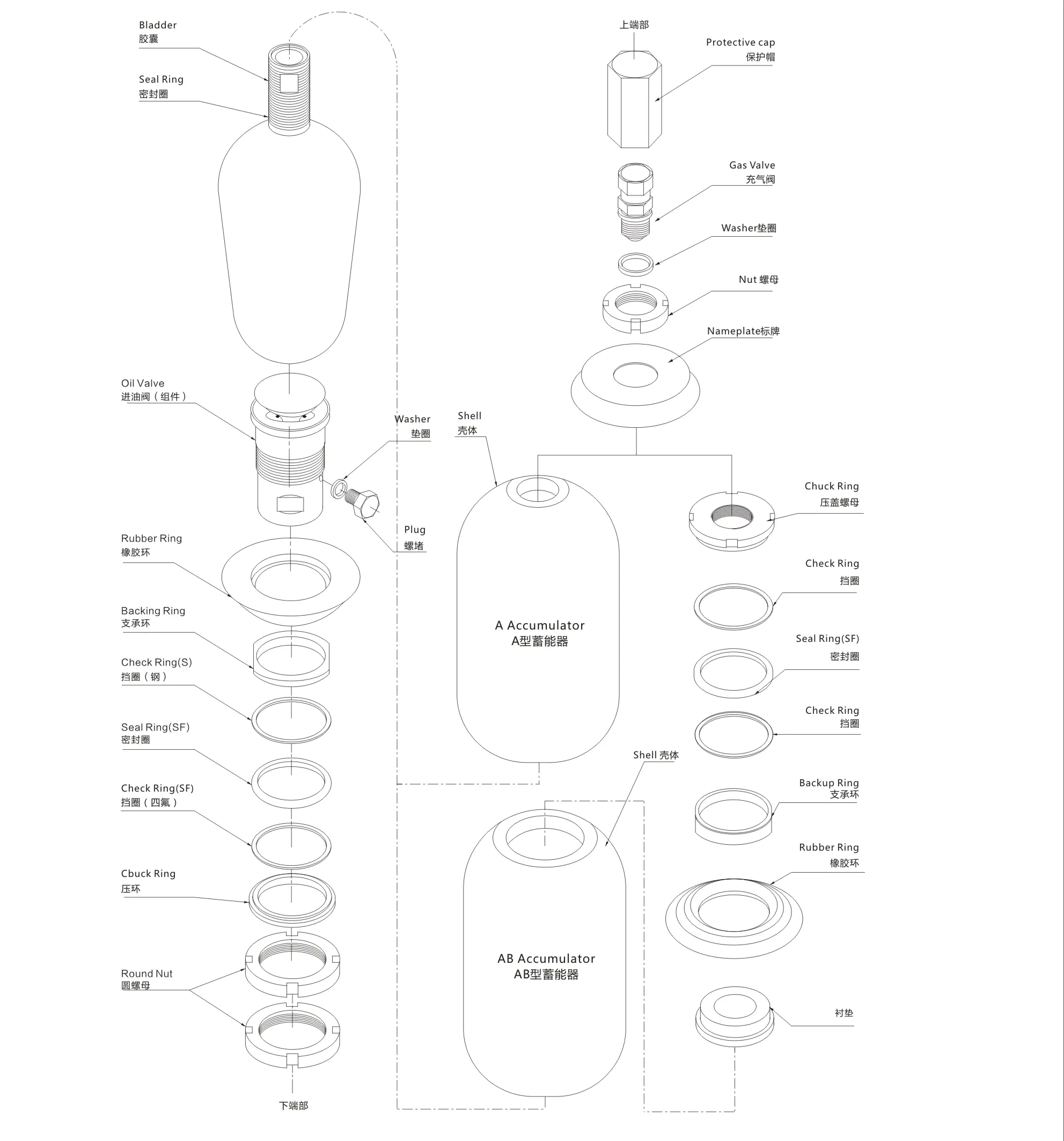

Disegno schematico del gruppo accumulatore a sacca
