Designazioni dei modelli
1. Accumulatori standard europei
2. Volume nominale (l)
3. Pressione nominale (MPa): 34,5 MPa

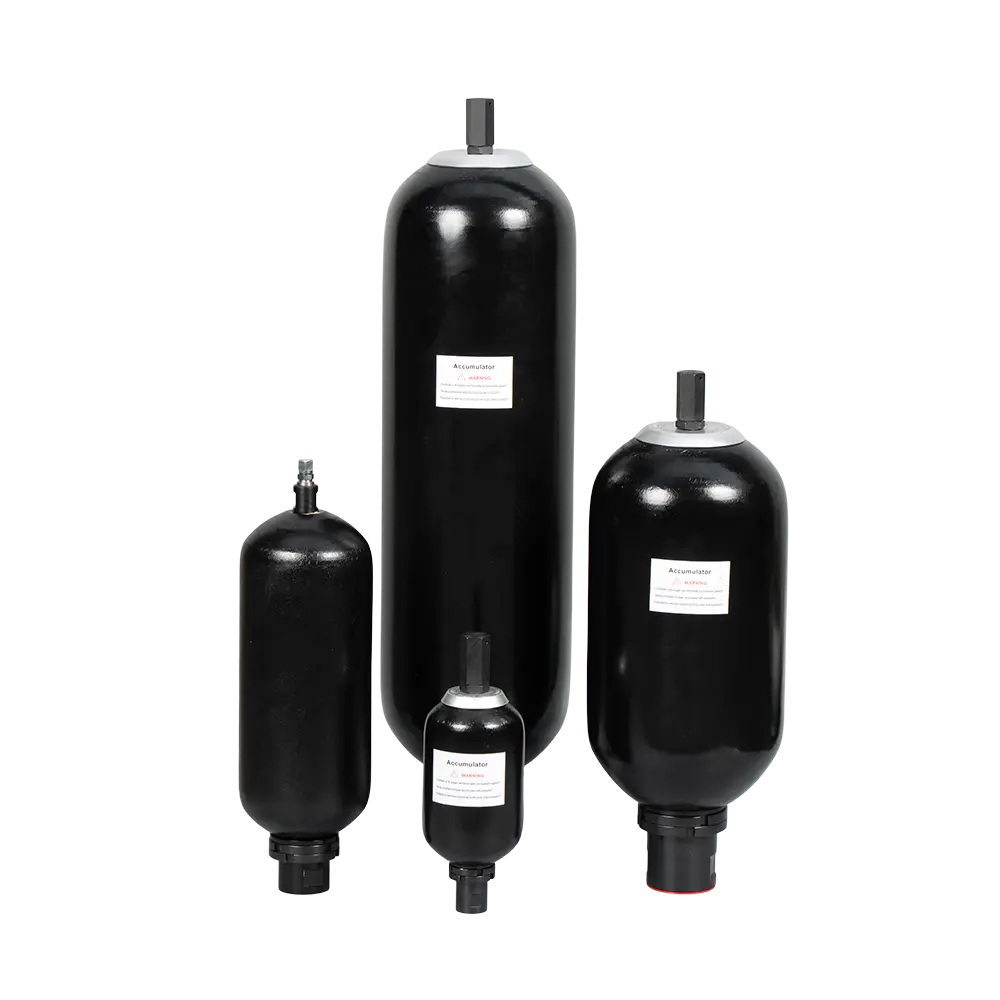

Gli accumulatori a sacca di tipo PED si riferiscono agli accumulatori a sacca conformi alla Direttiva UE PED (2014/68/UE). Questi accumulatori sono tipicamente costituiti da un guscio esterno in acciaio e da una camera elastica interna (solitamente in gomma o materiale polimerico). La camera d'aria divide lo spazio interno in una camera di riempimento del fluido e una camera di gas pre-pressurizzata (come l'azoto). A differenza dei normali accumulatori, devono essere sottoposti a certificazione indipendente di parte terza (Organismo Notificato) e recare il marchio CE, dimostrando la loro conformità alle norme di sicurezza dell'UE.


Caratteristiche
1. Struttura: struttura con apertura dal basso e dall'alto.
2. Metodo di fissaggio: Morsetti o supporti di fissaggio.
3. Metodo di installazione: è preferibile l'installazione verticale.
4. Mezzo di lavoro: olio idraulico, emulsione.
5. Temperatura di progetto: da -10°C a 70°C.
6. Gas di riempimento della vescica: azoto.
Possiamo progettare e sviluppare in base alle esigenze dei nostri clienti, per soddisfare i requisiti di diversi clienti.
Designazioni dei modelli
1. Accumulatori standard europei
2. Volume nominale (l)
3. Pressione nominale (MPa): 34,5 MPa

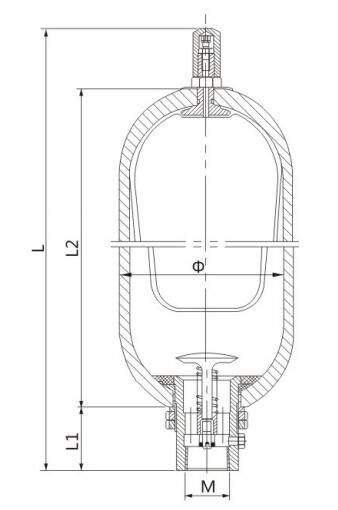

Codice Modello e Dimensioni
| |
| Costruzione di riparazione inferiore | Top Repaic Construction |
| Codice modello | Pressione (MPa) | Volume (l) | Peso (kg) | Dimensioni Φ (mm) | Misura L1 (mm) | Taglia L2 (mm) | Taglia L (mm) | Taglia M |
| PED1/34.5 | 34.5 | 1 | 5.5 | Φ114 | 47 | 197 | 302 | G3/4 |
| PED2/34.5 | 34.5 | 2 | 6 | Φ114 | 47 | 315 | 445 | G3/4 |
| PED4/34.5 | 34.5 | 4 | 11 | Φ168 | 63 | 315 | 447 | G1¹/₄ |
| PED6/34.5 | 34.5 | 6 | 15.5 | Φ168 | 63 | 410 | 532 | G1¹/₄ |
| PED10/34.5 | 34.5 | 10 | 37 | Φ229 | 86 | 427 | 551 | G2 |
| PED15/34,5 | 34.5 | 15 | 49 | Φ229 | 86 | 582 | 726 | G2 |
| PED20/34.5 | 34.5 | 20 | 61 | Φ229 | 86 | 737 | 881 | G2 |
| PED24/34.5 | 34.5 | 24 | 70 | Φ229 | 86 | 857 | 1001 | G2 |
| PED32/34.5 | 34.5 | 32 | 95 | Φ229 | 86 | 1107 | 1257 | G2 |
| PED40/34,5 | 34.5 | 40 | 105 | Φ229 | 86 | 1354 | 1498 | G2 |
| PED50/34,5 | 34.5 | 50 | 117 | Φ229 | 86 | 1663 | 1807 | G2 |
