Designazioni dei modelli
1. Nome in codice: Staffa per accumulatore
2. Diametro: Φ89~Φ299

Una staffa per accumulatore è un dispositivo meccanico utilizzato per fissare e supportare un accumulatore idraulico.

Funzioni e caratteristiche principali:
1. Supporto stabile: la sua funzione principale è fissare saldamente l'accumulatore al telaio o alla base dell'apparecchiatura, prevenendone lo spostamento dovuto a vibrazioni o variazioni di pressione durante il funzionamento.
2. Componenti strutturali: generalmente comprende una base (per il collegamento all'apparecchiatura), una struttura di bloccaggio verticale o orizzontale (per supportare il corpo dell'accumulatore) e dispositivi di fissaggio (come bulloni e morsetti).
3. Smorzamento e sigillatura delle vibrazioni: alcuni modelli di staffe sono dotati di cuscinetti o molle in gomma per ridurre la trasmissione delle vibrazioni o utilizzano guarnizioni a prova di perdite.
Nota per l'ordinazione
1. Specificare il codice modello e il nome completo al momento dell'ordine, ad esempio: Volume nominale dell'accumulatore 25 litri, Diametro $299 staffa:
NX-TJ/$299(guarnizione in gomma inclusa)
2. Contattaci se è necessario un requisito speciale.
3. I diritti di modifica del design vengono mantenuti dalla nostra azienda e le revisioni diventano effettive senza ulteriore preavviso.
Possiamo progettare e sviluppare in base alle esigenze dei nostri clienti, per soddisfare i requisiti di diversi clienti.
Designazioni dei modelli
1. Nome in codice: Staffa per accumulatore
2. Diametro: Φ89~Φ299

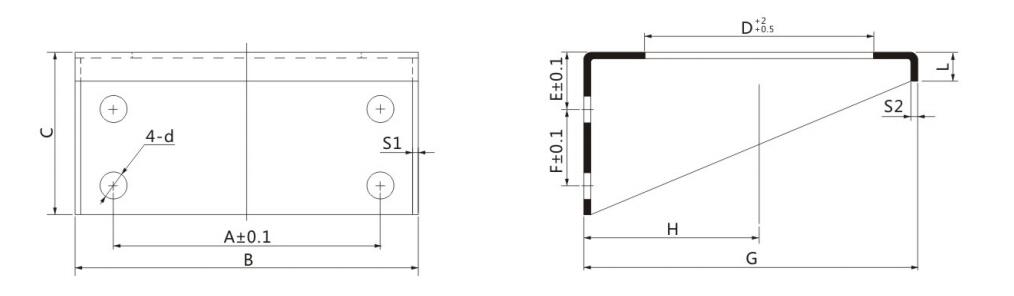

Dimensione complessiva
| Modellolo | A | B | C | D | E | F | G | S1 | S2 | d(±0,22) | L | H | Tipo di accumulatore composto |
| NX-TJ/Φ152 | 140 | 180 | 85 | 120 | 30 | 40 | 175 | 2.5 | 3 | 14 | 15 | 90 | L1.6-L6.3 |
| NX-TJ/Φ219 | 180 | 250 | 95 | 170 | 35 | 45 | 250 | 2.5 | 3 | 14 | 15 | 130 | L10-L40 |
| NX-TJ/Φ299 | 260 | 330 | 220 | 212 | 65 | 120 | 330 | 3 | 4.5 | 22 | 25 | 165 | L20-L150 |
| NX-TJ/Φ229 | 200 | 260 | 100 | 170 | 35 | 40 | 225 | 2.5 | 3 | 14 | - | 122 | - |
| Modellolo | A | B | C | D | E | F | Modello di staffa corrispondente |
| NX-DQ/Φ152 | 140 | 120 | 88 | 115 | 10 | 18 | NX-TJ/Φ152 |
| NX-DQ/Φ219 | 195 | 170 | 158 | 170 | 15 | 25 | NX-TJ/Φ219 |
| NX-DQ/Φ299 | 250 | 210 | 195 | 210 | 20 | 30 | NX-TJ/Φ299 |
| NX-DQ/Φ229 | 200 | 169 | 159 | 170 | 15 | 20 | NX-TJ/Φ229 |
