Accumulatore a pistone

Definizione e struttura principale
Un accumulatore a pistone appartiene alla categoria degli accumulatori isolati idraulicamente. È costituito principalmente dai seguenti componenti:
1. Struttura principale: include un cilindro (camera dell'olio), pistone, camera del gas e tappi terminali. Il pistone si trova all'interno del cilindro e separa la camera del fluido idraulico (parte inferiore) dalla camera del gas (parte superiore).
2. Sistema di tenuta: guarnizioni ad alta precisione sono installate su entrambi i lati del pistone per impedire al gas di penetrare nel fluido idraulico, mantenendo così la pulizia del fluido idraulico.
3. Valvole di controllo: generalmente dotate di una valvola di precarica e di una valvola di ritegno per caricare il gas compresso e controllare il flusso del fluido idraulico.

Principio di funzionamento
Il funzionamento di un accumulatore a pistone è simile a quello di una gigantesca "molla":
1. Fase di accumulo dell'energia: quando la pressione nel sistema idraulico aumenta (superiore alla pressione di precarica del gas), il fluido idraulico entra nell'accumulatore attraverso una valvola di ritegno, spingendo il pistone verso l'alto e comprimendo il gas nella parte superiore. Quando il volume del gas diminuisce, l'energia viene immagazzinata.
2. Fase di rilascio dell'energia: quando il sistema necessita di ulteriore energia idraulica (cadute di pressione), il gas compresso si espande rapidamente, spingendo il pistone verso il basso. Il movimento verso il basso del pistone spinge nuovamente il fluido idraulico nel sistema, rilasciando l'energia.

Nota per l'ordinazione
1. Ad esempio: Pressione nominale: 31,5 MPa. Diametro interno del guscio (mm): 180 mm, volume nominale: 20 l, porta idraulica: filettata; il tipo di filettatura del cappuccio terminale: maschio, medio: olio idraulico; un tipico codice modello per l'accumulatore a pistone sarebbe: HXQ-A-20/31.5-L-Y-180.
2. Per i requisiti speciali dell'accumulatore a pistone, contattateci.
3. Ci riserviamo il diritto di modificare il design.

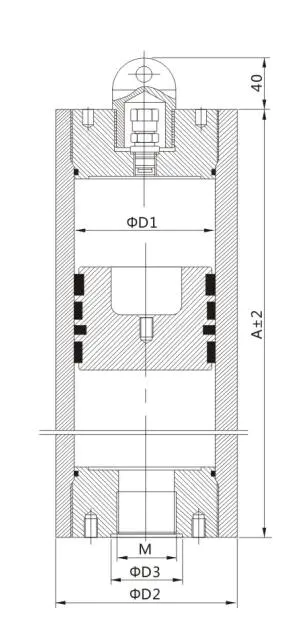

Codice Modello e Dimensioni

	Codice modello	Volume nominale (l)	ΦD1 (mm)	ΦD2 (mm)	UN(mm)	Pressione operativa consentita (MPa)	ΦD3 (mm)	M	Peso (kg)
	HXQ-A-0.5/※-L-Y-80	0.5	80	98	275	10~31.5	35	M27×2	10
	HXQ-A-1/※-L-Y-80	1	80	98	375	10~31.5	35	M27×2	12
	HXQ-A-2/※-L-Y-80	2	80	98	575	10~31.5	35	M27×2	16
	HXQ-A-2.5/※-L-Y-100	2.5	100	126	500	10~31.5	50	M42×2	26
	HXQ-A-5/※-L-Y-80	5	100	126	820	10~31.5	50	M42×2	38
	HXQ-A-7.5/※-L-Y-100	7.5	100	126	1140	10~31.5	50	M42×2	49
	HXQ-A-2/※-L-Y-125	2	125	155	360	10~31.5	50	M42×2	34
	HXQ-A-5/※-L-Y-125	5	125	155	600	10~31.5	50	M42×2	49
	HXQ-A-15/※-L-Y-125	15	125	155	1415	10~31.5	50	M42×2	99
	HXQ-A-6/※-L-Y-150	6	150	180	555	10~31.5	60	M48×2	52
	HXQ-A-20/※-L-Y-150	20	150	180	1345	10~31.5	60	M48×2	100
	HXQ-A-32/※-L-Y-150	32	150	180	2025	10~31.5	60	M48×2	142
	HXQ-A-10/※-L-Y-180	10	180	216	655	10~31.5	70	M60×2	93
	HXQ-A-20/※-L-Y-180	20	180	216	1050	10~31.5	70	M60×2	128
	HXQ-A-50/※-L-Y-180	50	180	216	2225	10~31.5	70	M60×2	231
	HXQ-A-20/※-L-Y-200	20	200	235	925	10~31.5	70	M60×2	136
	HXQ-A-40/※-L-Y-200	40	200	235	1565	10~31.5	70	M60×2	196
	HXQ-A-80/※-L-Y-200	80	200	235	2835	10~31.5	70	M60×2	316
	HXQ-A-50/※-L-Y-250	50	250	290	1345	10~31.5	80	M72×2	256
	HXQ-A-80/※-L-Y-250	80	250	290	1960	10~31.5	80	M72×2	338
	HXQ-A-100/※-L-Y-250	100	250	290	2360	10~31.5	80	M72×2	390
	HXQ-A-125/※-L-Y-250	120	250	290	2775	10~31.5	80	M72×2	446
	HXQ-A-100/※-L-Y-350	100	350	406	1530	10~31.5	80	M72×2	560
	HXQ-A-120/※-L-Y-350	120	350	406	1740	10~31.5	80	M72×2	610
	HXQ-A-180/※-L-Y-350	180	350	406	2360	10~31.5	80	M72×2	750
	HXQ-A-250/※-L-Y-350	250	350	406	3000	10~31.5	80	M72×2	900
