Accumulatore a sacca in acciaio inossidabile

Un accumulatore a sacca in acciaio inossidabile è un dispositivo di accumulo di energia utilizzato nei sistemi idraulici. Utilizza la comprimibilità di un gas (solitamente azoto) per immagazzinare e rilasciare energia, principalmente per stabilizzare la pressione del sistema idraulico, assorbire gli urti e fornire compensazione energetica.

Richiedi un preventivo >

PRECV：Accumulatore a sacca di tipo PED SUCC：Nessun prodotto successivo

Struttura centrale
La struttura di base di un accumulatore a sacca in acciaio inossidabile è composta da tre parti:
1. Involucro: realizzato generalmente con tubi in acciaio inossidabile 304 o 316 senza saldatura, ha un'eccellente resistenza alle alte temperature e alla corrosione (ad esempio resistenza agli acidi, agli alcali e alla nebbia salina), che lo rendono particolarmente adatto per ambienti ad alta temperatura e corrosivi.
2. Camera d'aria: situata all'interno della calotta, è realizzata in gomma resistente all'olio o fluorurata. La camera d'aria è riempita di azoto (o altro gas inerte) e l'esterno è riempito di olio idraulico.
3. Dispositivo anti-estrusione: situato tra la camera d'aria e la superficie di contatto del guscio, impedisce che la camera d'aria venga schiacciata dall'olio ad alta pressione. Le forme comuni includono valvole dell'olio o griglie protettive.

Principio di funzionamento
Gli accumulatori a sacca in acciaio inossidabile ottengono la conversione dell'energia attraverso l'interazione di liquido e gas:
1. Processo di accumulo dell'energia (carica): quando la pressione nel sistema idraulico supera la pressione del gas di azoto precaricato nella sacca, l'olio idraulico viene forzato nell'accumulatore, comprimendo la sacca e riducendone il volume, aumentando così la pressione. L'energia viene immagazzinata nella vescica come gas compresso.
2. Processo di rilascio dell'energia: quando la pressione del sistema diminuisce, il gas di azoto ad alta pressione all'interno si espande, spingendo l'olio idraulico fuori dall'accumulatore per ricostituire l'energia necessaria al sistema, mantenendo così la stabilità del sistema.

Caratteristiche principali
1. Forte resistenza alla corrosione: grazie al guscio esterno in acciaio inossidabile, ha un'eccellente resistenza alle alte temperature e alla corrosione, consentendo un funzionamento stabile a lungo termine in ambienti difficili.
2. Leggero: rispetto ai tradizionali accumulatori in acciaio, gli accumulatori a sacca in acciaio inossidabile hanno una resistenza specifica più elevata, sono più leggeri, hanno una struttura compatta e sono facili da installare e manutenere.
3. Ampia gamma di applicazioni: ampiamente utilizzato nelle presse idrauliche, nelle macchine per lo stampaggio a iniezione, negli ingranaggi dello sterzo delle navi, nelle macchine edili e in altre attrezzature, principalmente per tamponare i carichi di impatto, compensare la pressione e immagazzinare energia. Istruzioni per l'ordinazione: Vi preghiamo di contattarci se avete esigenze particolari.

Prodotto
Descrizione

Possiamo progettare e sviluppare in base alle esigenze dei nostri clienti per soddisfare le esigenze dei diversi clienti.

Designazioni dei modelli

1. Accumulatori a sacca in acciaio inossidabile

2. Costruzione
A: Piccola apertura B: Grande apertura

3. Volume nominale (l)

4. Pressione nominale (MPa)

5. Porta idraulica
L: Filettato F: Flangiato

6. Medio
Y: olio idraulico
R: Emulsione
N: Secondo gruppo Medio

Specifiche del prodotto

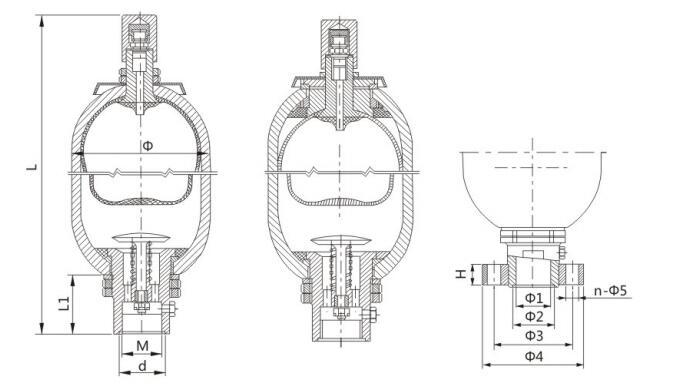

Codice Modello e Dimensioni

Codice modello	Pressione nominale (MPa)	Volume nominale (l)	M	d	Φ1	Φ2	Φ3	Φ4	n-Φ5	L1	H	Filettatura (L)	Flangia (F)	Φ	Peso (kg)
BNXQ-A-0.4/ -L(F)-	10	0.4	M27×2	/	22	30	85	115	4-Φ17	52	22	260	270	89	3/3
BNXQ-A-0.63/ -L(F)-	10	0.63	M27×2	/	22	30	85	115	4-Φ17	52	22	315	325	89	3,5/3,5
BNXQ-A-1/ -L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	430	440	89	4.5/4.5
BNXQ-A-1/ -L(F)-	10	1	M27×2	/	22	30	85	115	4-Φ17	52	22	330	340	114	5/5,5
BNXQ-A-1.6/ -L(F)-	10	1.6	M27×2	/	22	30	85	115	4-Φ17	52	22	365	380	114	11/12.5
BNXQ-A-2.5/ -L(F)-	10	2.5	M42×2	50	42	50	97	130	6-Φ17	66	28	430	445	152	14/15
BNXQ-A-4/ -L(F)-	10	4	M42×2	50	42	50	97	130	6-Φ17	66	28	540	555	152	16/18.5
BNXQ-A-6.3/ -L(F)-	10	6.3	M42×2	50	42	50	97	130	6-Φ17	66	28	710	725	152	22/25,5
BNXQ- -10/ -L(F)-*	10	10	M60×2	70	55	65	125	160	6-Φ21	90	32	650	665	219	39/48
BNXQ- -16/ -L(F)-*	10	16	M60×2	70	55	65	125	160	6-Φ21	90	32	860	875	219	54/63
BNXQ- -20/ -L(F)-*	10	20	M60×2	70	55	65	125	160	6-Φ21	90	32	985	1000	219	62/72
BNXQ- -25/ -L(F)-*	10	25	M60×2	70	55	65	125	160	6-Φ21	90	32	1160	1175	219	74/84
BNXQ- -32/ -L(F)-*	10	32	M60×2	70	55	65	125	160	6-Φ21	90	32	1400	1415	219	90/101
BNXQ- -40/ -L(F)-*	10	40	M60×2	70	55	65	125	160	6-Φ21	90	32	1680	1695	219	108/119
BNXQ- -20/ -L(F)-*	20	20	M60×2	70	55	65	125	160	6-Φ21	90	32	680	695	219	80/91
BNXQ- -25/ -L(F)-*	20	25	M60×2	70	55	65	125	160	6-Φ21	90	32	770	785	219	90/102,5
BNXQ- -40/ -L(F)-*	20	40	M72×2	80	70	80	150	200	6-Φ26	106	40	1050	1065	299	118/136
BNXQ- -50/ -L(F)-*	20	50	M72×2	80	70	80	150	200	6-Φ26	106	40	1230	1245	299	138/159,5
BNXQ- -63/ -L(F)-*	20	63	M72×2	80	70	80	150	200	6-Φ26	106	40	1470	1485	299	171/197
BNXQ- -80/ -L(F)-*	20	80	M72×2	80	70	80	150	200	6-Φ26	106	40	1810	1825	299	213/246
BNXQ- -100/ -L(F)-*	20	100	M72×2	80	70	80	150	200	6-Φ26	106	40	2190	2205	299	253/293
BNXQ- -150/ -L(F)-*	20	150	M72×2	80	70	80	150	200	6-Φ26	106	40	3125	3140	299	335/393
BNXQ- -63/ -L(F)-*	20	63	M85×2	95	83	95	170	230	6-Φ26	110	40	1170	1185	351	170/185,5
BNXQ- -80/ -L(F)-*	20	80	M85×2	95	83	95	170	230	6-Φ26	110	40	1395	1410	351	206/225
BNXQ- -100/ -L(F)-*	20	100	M85×2	95	83	95	170	230	6-Φ26	110	40	1660	1675	351	250/273
BNXQ- -125/ -L(F)-*	20	125	M85×2	95	83	95	170	230	6-Φ26	110	40	1990	2005	351	304/332
BNXQ- -150/ -L(F)-*	20	150	M85×2	95	83	95	170	230	6-Φ26	110	40	2310	2325	351	356/389
BNXQ- -160/ -L(F)-*	20	160	M85×2	95	83	95	170	230	6-Φ26	110	40	2450	2465	351	379/414
BNXQ- -180/ -L(F)-*	20	180	M85×2	95	83	95	170	230	6-Φ26	110	40	2700	2715	351	420/459
BNXQ- -200/ -L(F)-*	20	200	M85×2	95	83	95	170	230	6-Φ26	110	40	2980	2995	351	466/509

Nota per l'ordinazione
Se hai esigenze particolari, contatta la nostra azienda per un consiglio.
