Valvole a sfera di sicurezza AQF

Le valvole a sfera di sicurezza AQF sono utilizzate principalmente negli accumulatori idraulici a sacca come accessori di sicurezza, di interruzione del flusso e di scarico. La valvola di sicurezza mantiene il valore di pressione impostato nell'impianto. Quando la pressione supera il valore impostato, la valvola di sicurezza si apre per evitare il sovraccarico del sistema. È fondamentale soprattutto per gli accumulatori in sistemi chiusi, prevenendo efficacemente i danni causati da improvvisi aumenti del carico esterno.

La sua funzione principale è quella di proteggere l'accumulatore e l'intero circuito idraulico controllando il flusso del fluido idraulico per prevenire il sovraccarico e lo scarico del sistema.

Caratteristiche: struttura compatta, dimensioni ridotte, funzionamento sicuro e conveniente, semplice.

Richiedi un preventivo >

PRECV：Nessun prodotto precedente SUCC：Nessun prodotto successivo

Funzioni principali e principio di funzionamento

1. Impostazione e scarico della pressione: la valvola ha una struttura a molla interna o valvola pilota. Quando la pressione del sistema idraulico supera il valore di sicurezza impostato dall'utente (ad esempio, 31,5 MPa), la valvola si apre automaticamente, rilasciando rapidamente il fluido idraulico per impedire un ulteriore aumento della pressione che potrebbe portare all'esplosione dell'accumulatore o alla rottura della tubazione.

2. Interruzione del flusso di sicurezza: agisce come un "cancello" tra l'accumulatore e il sistema. In caso di improvviso impatto ad alto carico nel sistema, la valvola di sicurezza può interrompere rapidamente il circuito dell'olio, proteggendo l'apparecchiatura da eventuali danni.

3. Scarico e drenaggio dell'olio: oltre alla sua funzione protettiva, viene comunemente utilizzata anche come valvola di scarico dell'olio per scaricare rapidamente l'olio dall'accumulatore per la manutenzione o la sostituzione.

Prodotto
Descrizione

Possiamo progettare e sviluppare in base alle esigenze dei nostri clienti per soddisfare le esigenze dei diversi clienti.

Designazioni dei modelli

1. Valvola a sfera di sicurezza

2. L: Connessione filettata diretta

LS: Angolo retto~~

LW: A tre~~

3. Diametro nominale: 20, 25, 32, 40 mm

4. Pressione nominale:

H1--10MPa

H2--20 MPa

H3--31,5 MPa

5. Tipo di struttura: direttamente

Specifiche del prodotto

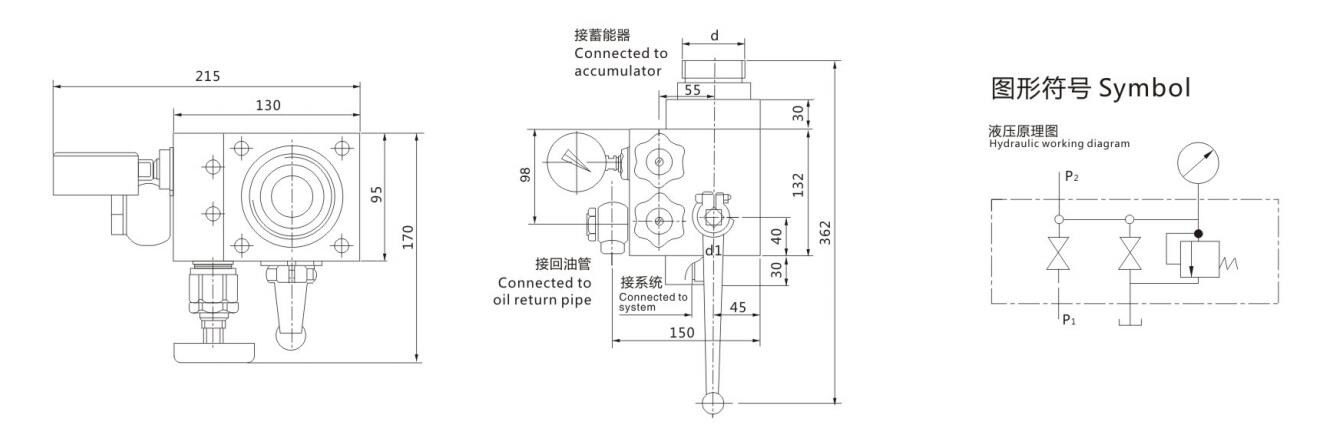

Dimensione complessiva

Modello	Portata nominale (valvola di sicurezza) (l/min)	Portata nominale (valvola a sfera) (l/min)	Dimensione connessione d (mm)	Dimensione connessione d1 (mm)	Accumulatore corrispondente (L)
AQF-L25H※-A	40	100	M42×2 o M27×2	M33×2	1.6~10
AQF-LS25H※-A	40	100	M42×2 o M27×2	M33×2	1.6~10
AQF-LW25H※-A	40	100	M42×2 o M27×2	M33×2	1.6~10
AQF-L32H※-A	63	160	M60×2 o M42×2	M42×2	10~100
AQF-LS32H※-A	63	160	M60×2 o M42×2	M42×2	10~100
AQF-LW32H※-A	63	160	M60×2 o M42×2	M42×2	10~100
AQF-L40H※-A	100	250	M72×2 o M60×2	M48×2	10~100
AQF-LS40H※-A	100	250	M72×2 o M60×2	M48×2	10~100
AQF-LW40H※-A	100	250	M72×2 o M60×2	M48×2	10~100
